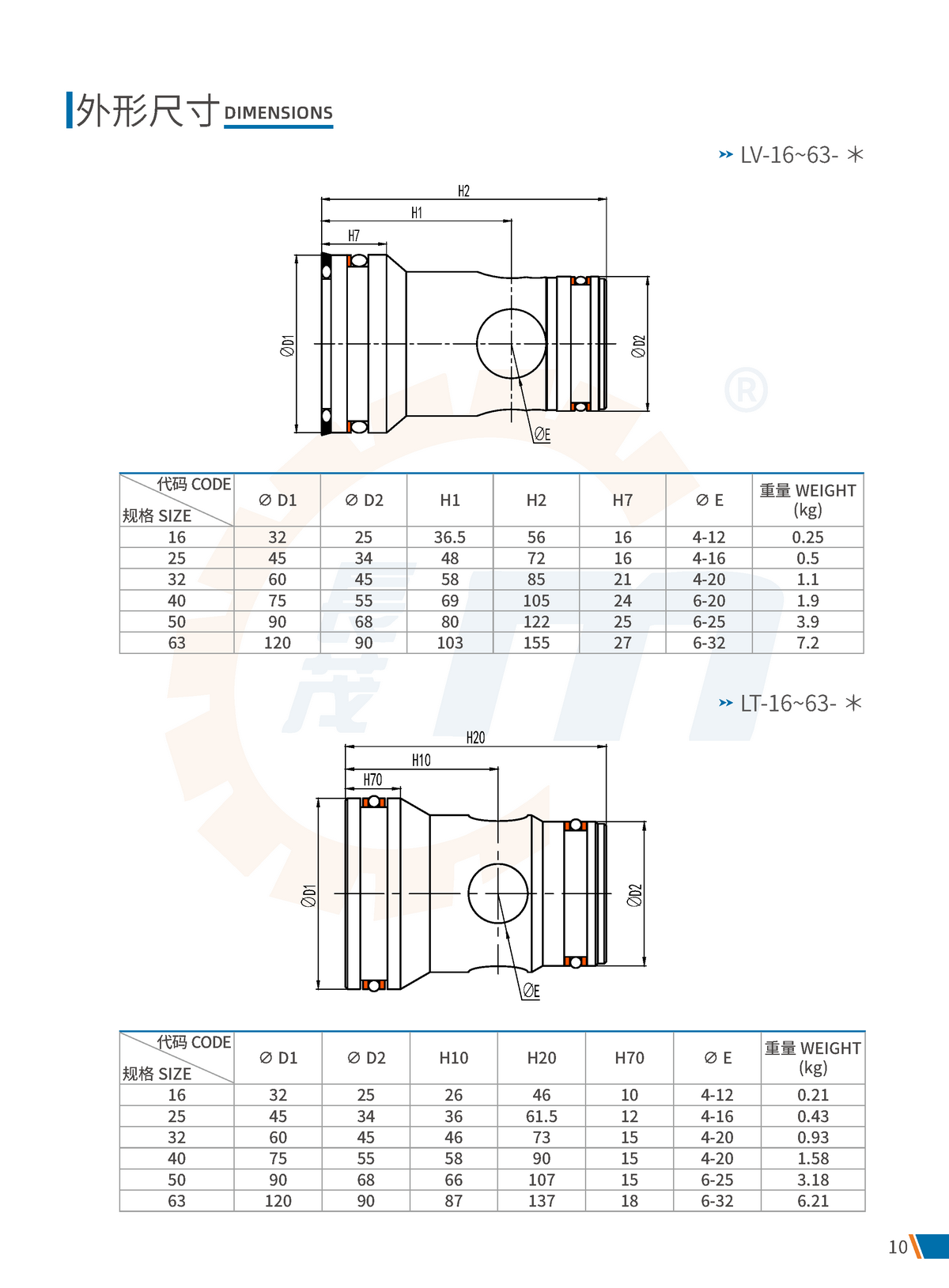

LT型

LT型

  • 所属分类:二通插装逻辑阀
  • 浏览次数:575
  • 发布时间:2023-05-05 11:24:25
  • 产品介绍
  • 产品型号
  • 产品样本
  • 应用领域

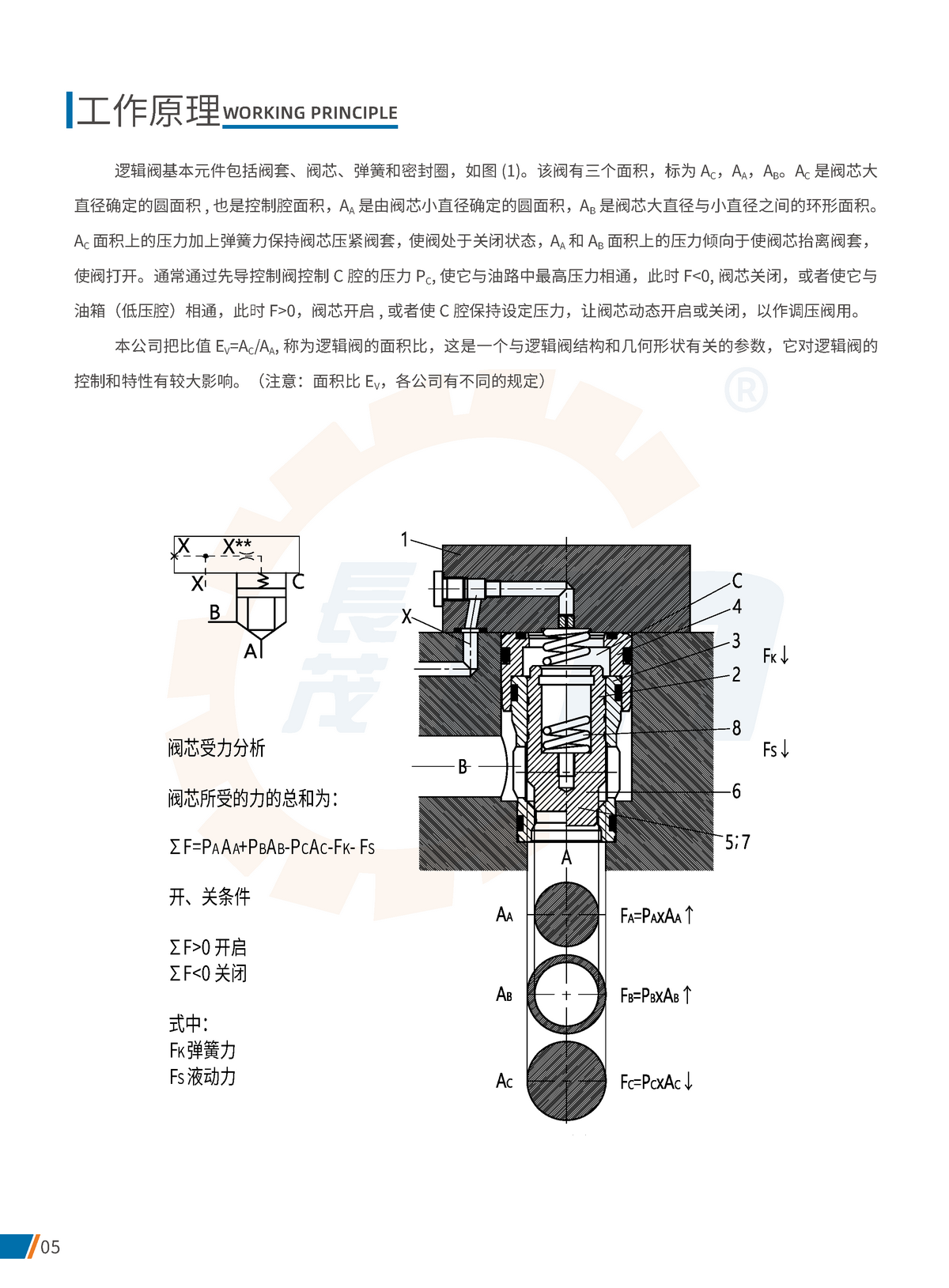

逻辑阀基本元件包括阀套、阀芯、弹簧和密封圈。该阀有三个面积,标为Ac,AA,AB。

Ac 是阀芯大直径确定的圆面积,也是控制腔面积,AB是由阀芯小直径确定的圆面积,Ac是阀芯大直径与小直径之间的环形面积。

Ac面积上的压力加上弹簧力保持阀芯压紧阀套,使阀处于关闭状态,ABAA面积上的压力倾向于使阀芯抬离阀套,使阀打开。通常通过先导控制阀控制C腔的压力 P,使它与油路中最高压力相通,此时 F<0,阀芯关闭,或者使它与油箱(低压腔)相通,此时F>0,阀芯开启,或者使C腔保持设定压力,让阀芯动态开启或关闭,以作调压阀用。

本公司把比值 Ev =AC/AA,称为逻辑阀的面积比,这是一个与逻辑阀结构和几何形状有关的参数,它对逻辑阀的控制和特性有较大影响。(注意:面积比 E,各公司有不同的规定)



产品样本下载:

二通插装逻辑阀.pdf
