⭐功能原理说明

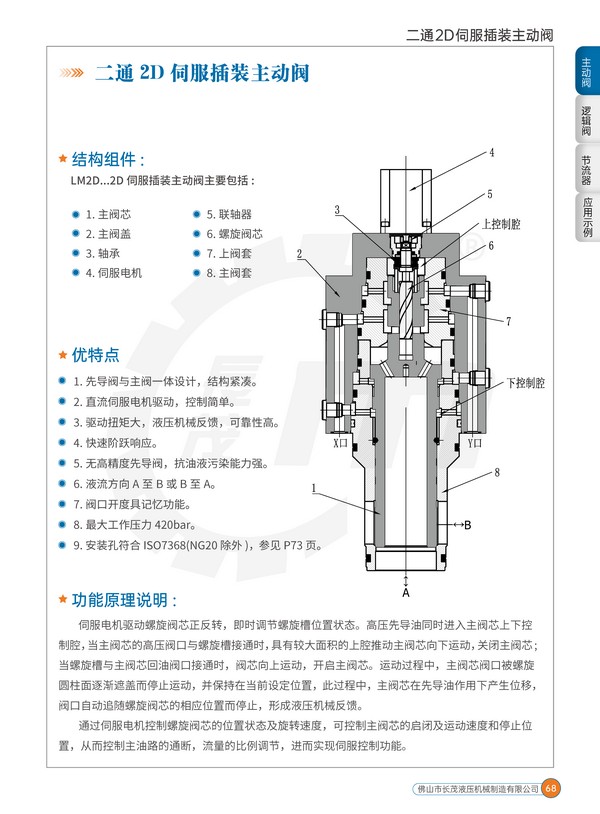

伺服电机驱动螺旋阀芯正反转，即时调节螺旋槽位置状态。高压先导油同时进入主阀芯上下控制腔，当主阀芯的高压阀口与螺旋槽接通时，具有较大面积的上腔推动主阀芯向下运动，关闭主阀芯;当螺旋槽与主阀芯回油阀口接通时，阀芯向上运动，开启主阀芯。运动过程中，主阀芯阀口被螺旋圆柱面逐渐遮盖而停止运动，并保持在当前设定位置，此过程中，主阀芯在先导油作用下产生位移，阀口自动追随螺旋阀芯的相应位置而停止，形成液压机械反馈。
通过伺服电机控制螺旋阀芯的位置状态及旋转速度，可控制主阀芯的启闭及运动速度和停止位置，从而控制主油路的通断，流量的比例调节，进而实现伺服控制功能。
⭐优特点
1. 先导阀与主阀一体设计，结构紧凑。
2. 直流伺服电机驱动，控制简单。
3. 驱动扭矩大，液压机械反馈，可靠性高。
4. 快速阶跃响应。
5. 无高精度先导阀，抗油液污染能力强。
6. 液流方向A 至B 或B 至A。
7. 阀口开度具记忆功能。
8. 最大工作压力420bar。

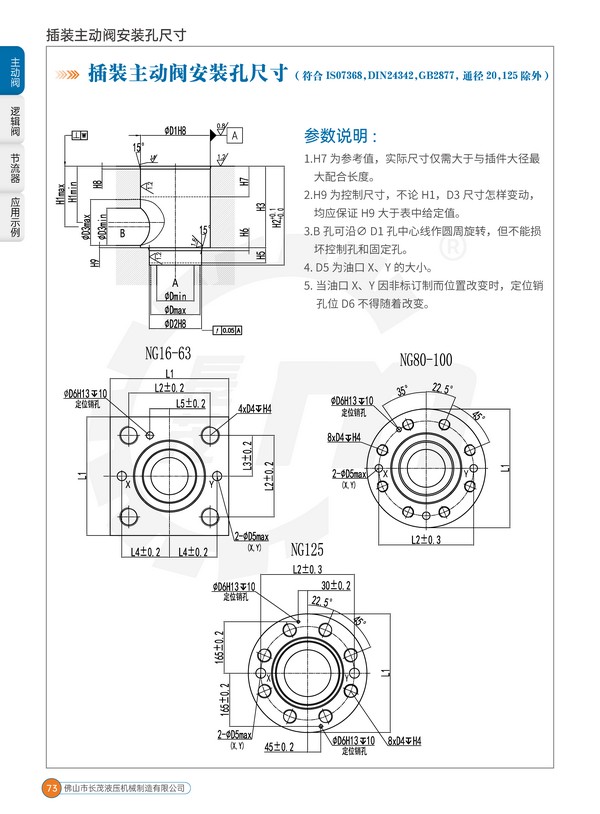

9. 安装孔符合ISO7368(NG20 除外)，参见P73
